Yassyのおもちゃ工房（PC編その4）
入手のジャンクPCの整備・・・ＰＣＧ−R505/ABD・・・突然電源が切れて再起動しないらしい？
部品換装か、要メーカー修理、マザーボード昇天なら部品取りか、修理、調整に挑戦！！
ここに記載の方法は、一切責任はもてません、素人の趣味です・・・
万一同様なことされる時は、あくまでも、個人の責任でお願いします
怪我、破損、など被害に遭われても、責任は負いません、ご了承下さい。

[ﾄﾞﾗｲﾌﾞ修理に移動]

やはり、管理人はVAIOが好き・・・なぜかそれもノートばかり・・・
今回は、付属のソフトも充実の。電源トラブルを抱えたジャンク品・・・
さて、どこから手をつけましょう・・・・お決まりのチェックからスタートしますか。

今回のは、出品のコメントに使用中突然電源が切れて・・・・・・(>_<)一番難しい
チェックの結果、部品取りになるか、再生可能か・・・・素人でどこまで出来るか。
到着した商品を、確認・・・・・出品内容の点数か確認・・・
きちんと、全てそろっています。大変良心的な出品者の方と取引できました(^^)v
本体は１２．５インチモニターのベストセラー機R505シリーズ、WinMe仕様
付属のCD-ROMはリカバリー一式、XPにする為のSONY純正CD-ROM一式
復活すれば、現役バリバリのPCになるはず淡い期待を・・・・または木っ端微塵か？神は管理人Yassyに微笑むか・・・・・・
ACアダプターの、出力確認、コードをひねって、軽く引っ張って・・・・OK
いよいよ本体、電源コネクタ基盤〜ケーブルマザーに付く端子までチェック・・・OK
マザーボードを見ても、焼損の感じは一切ないし・・・・・
電源を接続、ためしに、ON？？入りません・・・・・・
この機種に良くある、CMOSのバックアップ電池のチェックを兼ね１５分ほど、放置
再度、ON・・・・・・・入りません、いよいよ怪しいです。
手持ちの、予備品に交換・・・・・・ON、CPUクーラーのファン回り・・・・・・
SONY表示に続き、Operating Systen not found表示（当然HDDが無いのですから）
そこで、他のR505からHDD,メモリを外して、臨時に取り付け・・・・
無事に起動・・・・OK、負荷テストも４〜５時間・・・・・・OK・・・・・(^^)vやったね！！
また、元に戻してこの子用のHDDとメモリを入手の段取り・・・・・

HDDとメモリ到着、今日の生贄は・・・・ＶＡＩＯ ＰＣＧ-Ｒ５０５

　　　作業中の風景 　
ヤフオクで手に入れた
ＰＣＧ−Ｒ５０５／ＡＢD
外観は傷も少なく、綺麗
付属のドキステは無いです

ＰＣＧＡ−ＤＳＭ５は別の
ジャンク品で整備済みを
チョイス予定（後から登場）
青○の⇒のネジでキーボード

赤○の⇒のネジでパームレスト

ドライバーはきちんと合う物で
緩めましょう。
これはすでに終わっていますが
参考に・・・・

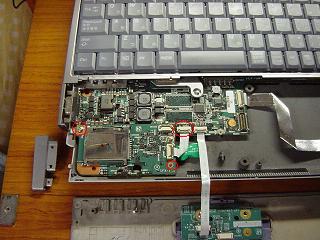

手前のメモリースティック基盤
取り外すと下に、CMOSの
バックアップバッテリが・・・・
これはメモリースティック基盤の
フィラットケーブル、マザー側
コネクターを開いたところ、
これは、きっと京セラ製と思う。
基盤の取り付けネジ２本外し
取り除くと・・・・・

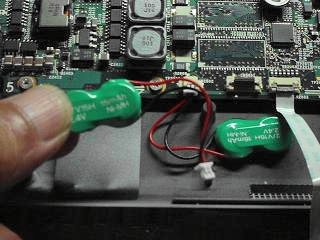

ご対面ニッケル水素・・・・
これが、ダメになると起動不能
手に持っているのが、交換済み
充電したふりする、一瞬放電しかしない、ダメダメバッテリ
初回の点検時は、気づかない
綿埃が・・・・
CPUクーラーと冷却ファンの
間から・・・
これが、突然ダウンの原因？
バックアップバッテリだけでは
説明付かない部分が・・・・

オーバーヒートによるダウン
バックアップバッテリの不良で
再起動不能・・・
これが今回の不良の原因と
確定・・・・・自己満足です。

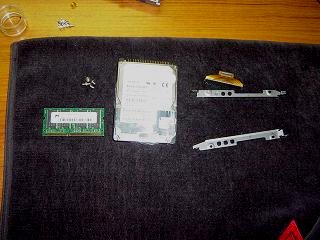

到着した、HDD40GBと、１２８MBの手持ちのメモリ・・・

HDDのコネクターとブラケットは
在ったけど、ネジが無い・・・・

そこはあわてず、ジャンク品ストックから流用です。
キーボード、パームレストなどを
めくって、取り付け準備。

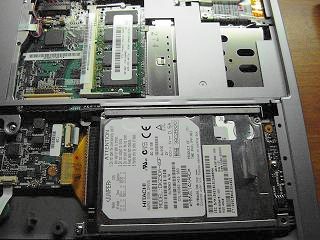

これで、また１台ノートの完成
板チョコのような写真上部の、
メモリ、１２８MBもあれば、
問題なく動くでしょう。

下部は装着完了のHDD
４０GBをCﾄﾞﾗｲﾌﾞとして１０GB
残りをｄドライブとして使用

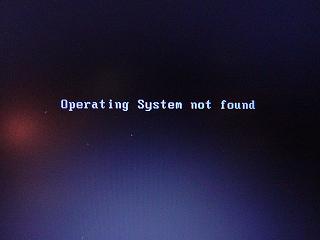

電源投入・・・・
さすがに、つけたばかりでは、
システムがないよ！！
とばかりに表示して訴えてます
純正のりかばりーCD-ROM
このときは先に入手のドキステ
ＰＣＧＡ−ＤＳＭ５を使用です。
表示は、注意事項が・・・・・
このあと、ドライブの検証
何でか、かんでか、自動で
行なってくれます。

標準リカバリーは楽ですが、
必要の無い、プログラムも入ります、後で整理が(T_T)手間かな？
けど間違いなくいけるからOKとしましょう。
無事に、インストール完了、OSはWinMeですが、機能試験を兼ねて起動です。
各入出力を確認・・・、ソフトを起動、問題なく動くかチェック・・・・
良い感じですね・・・、セキュリティソフトを入れて、インターネットに接続、
自動更新で、機能確認・・・・、こちらも問題なさげです・・・・臨時にメアドを入れ
他のPCと通信・・・・・こちらもOK
不要な、ソフトを消去して、再起動・・・・・ウ〜ン軽くなりました。
CPUスペックから考慮して・・・・・XPは？最終的には、Win2000Proをチョイスしようと思う。どちらにしても、ひょっとして、おチビがこのPCを狙ってるようです。サァ、クリーンインストールの準備をしましょう・・・・・今日はここまで、

今回のジャンク品は、マザーボードにダメージが無かったことが、幸いして
復旧できたかなと、思います。
電源トラブルを抱えた、ジャンク品にしては、ラッキーなPCでした・・・・

この記事を元に、同じようなことをされた場合、全てにおきまして、管理人は
一切の責任は、負えません。あくまで素人の、遊びで行なったことです。
